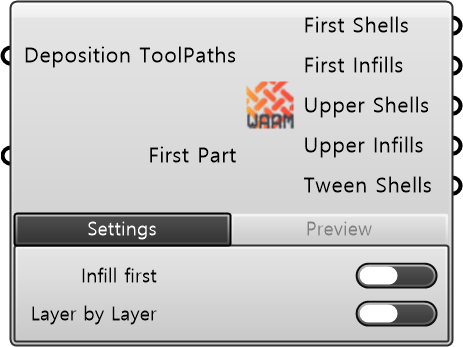

WAAM Builder

🌐 EN

Description

슬라이서에서 생성된 WAAM 적층 툴패스(Deposition ToolPaths)를 해석 및 통합. 각 타겟을 첫 번째 레이어(Shell / Infill), 이후 레이어(Shell / Infill), Tween Shell 다섯 가지로 분류.

| 입력(Input)

이름	타입	설명
Deposition ToolPaths	Data	슬라이서 컴포넌트에서 생성된 적층 툴패스 데이터.
First Part	Boolean	현재 Deposition ToolPath가 최하단(첫 번째) 파트인지 여부를 나타내는 플래그.

| 필수 파라미터 (Required Parameter)

• Settings
• Preview

이름	타입	설명
Infill First	Toggle	• TRUE: 적층 순서를 채움(Infill) → 외곽(Shell) 순으로 적용 • FALSE: 적층 순서를 외곽(Shell) → 채움(Infill) 순으로 적용
Layer by Layer	Toggle	여러 오브젝트의 Deposition ToolPaths 처리 순서 설정. • TRUE: 레이어 단위 적층 (모든 오브젝트의 동일 레이어를 순차 처리). • FALSE: 오브젝트 단위 적층 (오브젝트별 전체 레이어 순차 처리).

이름	타입	설명
Preview Color	Color	시각화 색상
Layer Number	Number	프리뷰할 레이어
Frame Size	Number	프레임 크기

| 출력(Output)

이름	타입	설명
First Shells	Plane	첫 번째 레이어의 외곽(Shell) 타겟 평면. First Part = FALSE 시 출력 없음.
First Infills	Plane	첫 번째 레이어의 채움(Infill) 타겟 평면. First Part = FALSE 시 출력 없음.
Upper Shells	Plane	첫 번째 레이어 이후의 외곽(Shell) 타겟 평면.
Upper Infills	Plane	첫 번째 레이어 이후의 채움(Infill) 타겟 평면.
Tween Shells	Plane	오버행(Overhang) 구간에서 기본 외곽(Shell) 레이어 사이에 부분적으로 삽입되는 외곽 경로 타겟 평면.
