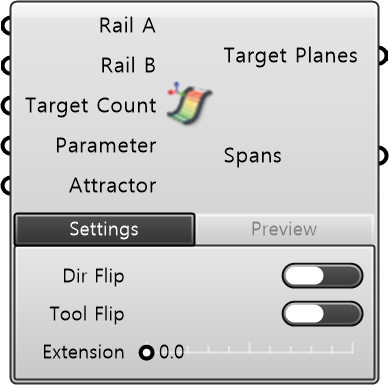

WireCuttingFromCrvs

🌐 EN

Description

두 커브로부터 열선 절단용 툴패스를 생성하는 컴포넌트이다. 사용자는 타겟 평면을 생성할 포인트 개수와, 두 커브 사이의 파라미터 값(기본 : 0.5), 선택 옵션으로 열선 툴을 부드럽게 조정할 수 있는 어트랙터 값을 설정한다. 이외의 열선 경로 방향, 툴 방향, 진입 간격의 세부 설정이 가능하다.

| 입력(Input)

이름	타입	설명
Rail A	Curve	룰드 서피스를 정의하기 위한 첫 번째 레일 커브
Rail B	Curve	룰드 서피스를 정의하기 위한 두 번째 레일 커브
Target Count	Number	절단 경로를 구성할 타겟 평면의 개수.
Parameter	Number	타겟 평면의 원점으로 사용되는 Span상의 파라미터 (0.0 ~ 1.0).
Attractor	Geometry	각 타겟 평면의 Z를 지향시킬 어트랙터 객체 (Point 또는 Curve).

| 필수 파라미터 (Required Parameter)

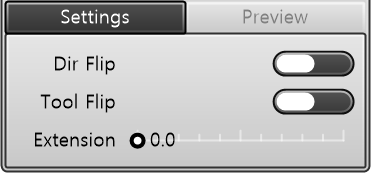

• Settings
• Preview

이름	타입	설명
Dir Flip	Toggle	절단 방향 반전.
Tool Flip	Toggle	툴 방향 반전.
Extension	Number	경로의 시작과 끝을 진행 방향으로 연장하는 거리 (mm).

이름	타입	설명
Frame Size	Number	프레임 크기

| 출력(Output)

이름	타입	설명
Target Planes	Plane	생성된 열선 절단 경로의 타겟 평면.
Spans	Curve	두 레일 커브를 연결하여 ruled surface를 구성하는 직선 세그먼트.
