ParallelFinishing

🌐 EN

Description

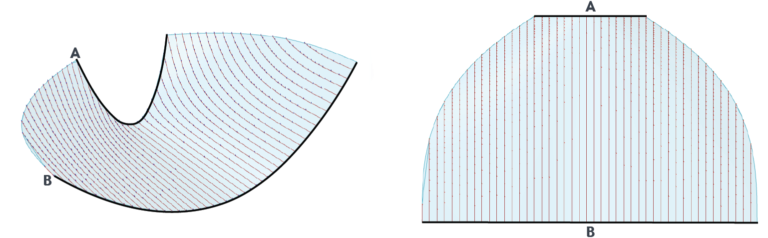

일방향으로 평행한 Contour 커브를 따라 정삭(Finishing) 툴패스를 생성하는 컴포넌트이다. 사용자는 작업물 형상에 맞게 타켓 평면 사이의 거리와, 레이어간 간격, 틸팅 등의 세부 설정을 할 수 있다.

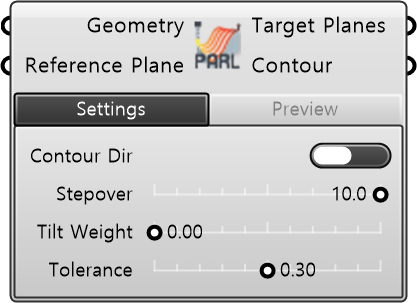

| 입력(Input)

이름	타입	설명
Geometry	Geometry	정삭 가공할 Brep 또는 Mesh 형상.
Reference Plane	Plane	정삭 경로 생성의 기준 평면.

| 필수 파라미터 (Required Parameter)

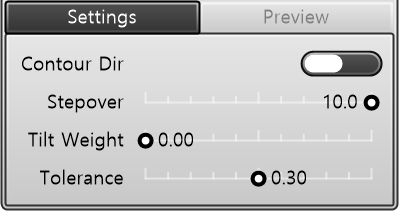

• Settings
• Preview

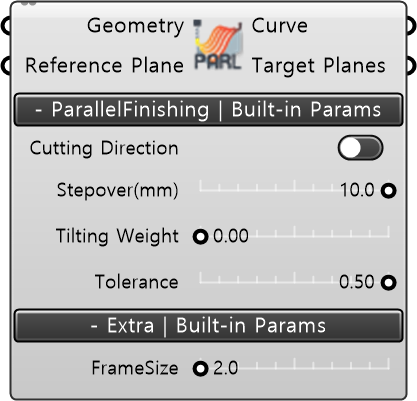

이름	타입	설명
Contour Direction	Toggle	평행 Contour 방향 전환. • TRUE: X 방향 (90° 회전). • FALSE: Reference Plane +Y 방향 (기본값).
Stepover	Number	인접 절삭 경로 간 간격 (mm).
Tilt Weight	Number	Geometry 표면 법선 방향으로 TCP를 기울여, 엔드밀이 표면과 직각을 이루는 정도 조절 (0.0 = Reference Plane Z, 1.0 = 표면 법선).
Tolerance	Number	경로의 근사 허용 오차.

이름	타입	설명
Frame Size	Number	프레임 크기

| 출력(Output)

이름	타입	설명
Target Planes	Plane	생성된 열선 절단 경로의 타겟 평면.
Contour	Curve	생성된 정삭 경로를 연결하는 폴리라인 패턴.
