Description

계단식 황삭(Roughing) 툴패스를 생성하는 컴포넌트이다. 사용자는 타겟 평면사이의 거리와, 레이어간 간격, 시작 방향 등의 작업 방식에 맞게 세부 설정이 가능하다.

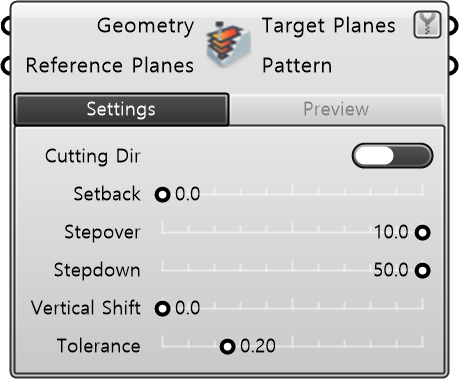

| 입력(Input)

이름	타입	설명
Geometry	Geometry	황삭으로 거칠게 깎아낼 참조 볼륨 (Brep 또는 Mesh).
Reference Plane	Plane	황삭 경로의 기준 평면. Z축 방향으로 계단식 레이어 생성. 기본값: WorldXY.

| 필수 파라미터 (Required Parameter)

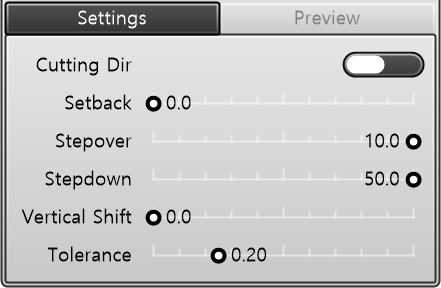

• Settings
• Preview

이름	타입	설명
Cutting Dir	Toggle	레이어 내 절삭 경로의 진행 방향 (시계/반시계) 전환. 엔드밀 회전과의 관계로 Climb / Conventional 절삭 결정.
Setback	Number	입력 볼륨의 경계 기준, 외곽 경로의 이격(오프셋) 거리 (mm).
Stepover	Number	인접 절삭 경로 간 간격 (mm).
Stepdown	Number	레이어당 하강 절삭 깊이 (mm).
Vertical Shift	Number	Vertical Shift
Tolerance	Number	경로의 근사 허용 오차.

이름	타입	설명
Frame Size	Number	프레임 크기

| 출력(Output)

이름	타입	설명
Target Planes	Plane	생성된 황삭 경로의 타겟 평면.
Pattern	Curve	생성된 황삭 경로를 연결하는 폴리라인 패턴.
