Deposition Builder

🌐 EN

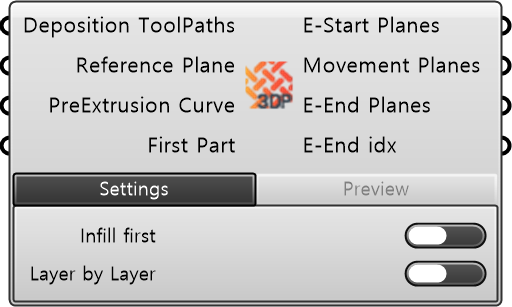

Description

슬라이서 컴포넌트에서 생성된 적층 툴패스(Deposition ToolPaths)의 해석 및 통합. 압출 시작(E-Start), 이동(Move), 압출 종료(E-End)로 목적별로 분류. 적층 경로의 정렬 및 레이어 프리뷰 기능 포함.

| 입력(Input)

이름	타입	설명
Deposition ToolPaths	Data	슬라이서 컴포넌트에서 생성된 적층 툴패스 데이터.
Reference Plane	Plane	PreExtrusion 경로 생성 기준 평면.
PreExtrusion Curve	Curve	압출 시작 전 노즐을 준비하는 사전 압출(Pre-extrusion) 경로 커브.
First Part	Boolean	현재 Deposition ToolPath가 최하단(첫 번째) 파트인지 여부를 나타내는 플래그. FALSE: PreExtrusion 무시.

| 필수 파라미터 (Required Parameter)

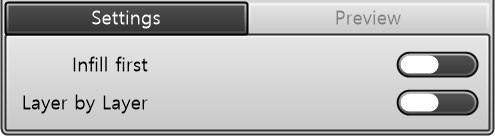

• Settings

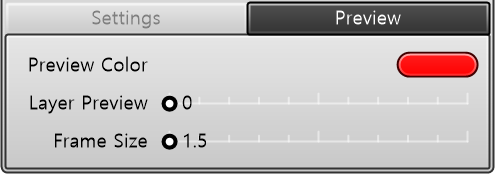

• Preview

이름	타입	설명
Infill First	Toggle	• TRUE: 적층 순서를 채움(Infill) → 외곽(Shell) 순으로 적용 • FALSE: 적층 순서를 외곽(Shell) → 채움(Infill) 순으로 적용
Layer by Layer	Toggle	여러 오브젝트의 Deposition ToolPaths 처리 순서 설정. • TRUE: 레이어 단위 적층 (모든 오브젝트의 동일 레이어를 순차 처리). • FALSE: 오브젝트 단위 적층 (오브젝트별 전체 레이어 순차 처리).

이름	타입	설명
Preview Color	Color	시각화 색상
Layer Number	Number	프리뷰할 레이어
Frame Size	Number	프레임 크기

| 출력(Output)

이름	타입	설명
E-Start Planes	Plane	압출 신호가 켜지는(ON) 위치의 타겟 평면.
Movement Planes	Plane	적층 경로의 모션 타겟 평면.
E-End Planes	Plane	압출 신호가 꺼지는(OFF) 위치의 타겟 평면.
E-End idx	Integer	Deposition ToolPaths 전체 콜렉션에서 압출 종료 (E-End) 타겟의 위치 인덱스. 각 타겟별 인스트럭션 할당 전후 데이터 병합(Merge)에 활용.
