UV Finishing

🌐 EN

Description

• 2차 밀링 단계의 컷팅 툴패스 컴포넌트이다. 아래의 그림처럼 길이가 다른 평행한 커브 사이의 Cutting Direction방향으로 같은 길이값으로 등분하여 출력한다.

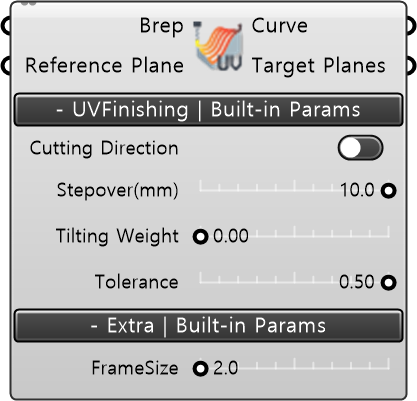

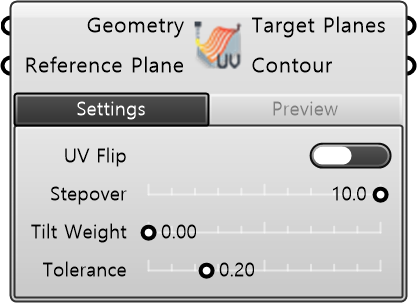

Input

• Brep : Brep 또는 Surface UV객체를 입력한다.
• Reference Plane : Tilting weight=0일 때, Target Orientation 기준 평면을 입력한다.

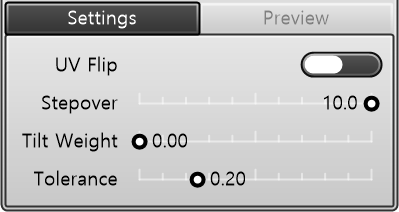

Built-in Param | Basic Params

• Cutting Direction [Boolean] : U(False) / V(True) 방향 선택한다.
• Stepover : 수평방향으로 한번에 깎이는 정도로 기본값으로 엔드밀 직경의 절반 이하의 값을 입력한다. 작을수록 세밀한 Finishing을 할 수 있다. (Stepover <= 엔드밀 직경 * 1/2)
• Tilting Weight : Target Tilting 가중치로 0.0~1.0 사이의 값만 입력한다. 0에 가까울수록 BasePlane의 normal, 1에 가까울수록 Surface의 normal에 따라 Target Plane을 기울기이다.
• Tolerance : Toolpath 해상도이다.

Output

• Curve : Finishing Layer의 커브를 출력한다.
• Target Plane: Plane 인덱스 값들을 DataTree로 출력한다.
