Block Designer

🌐 EN

Description

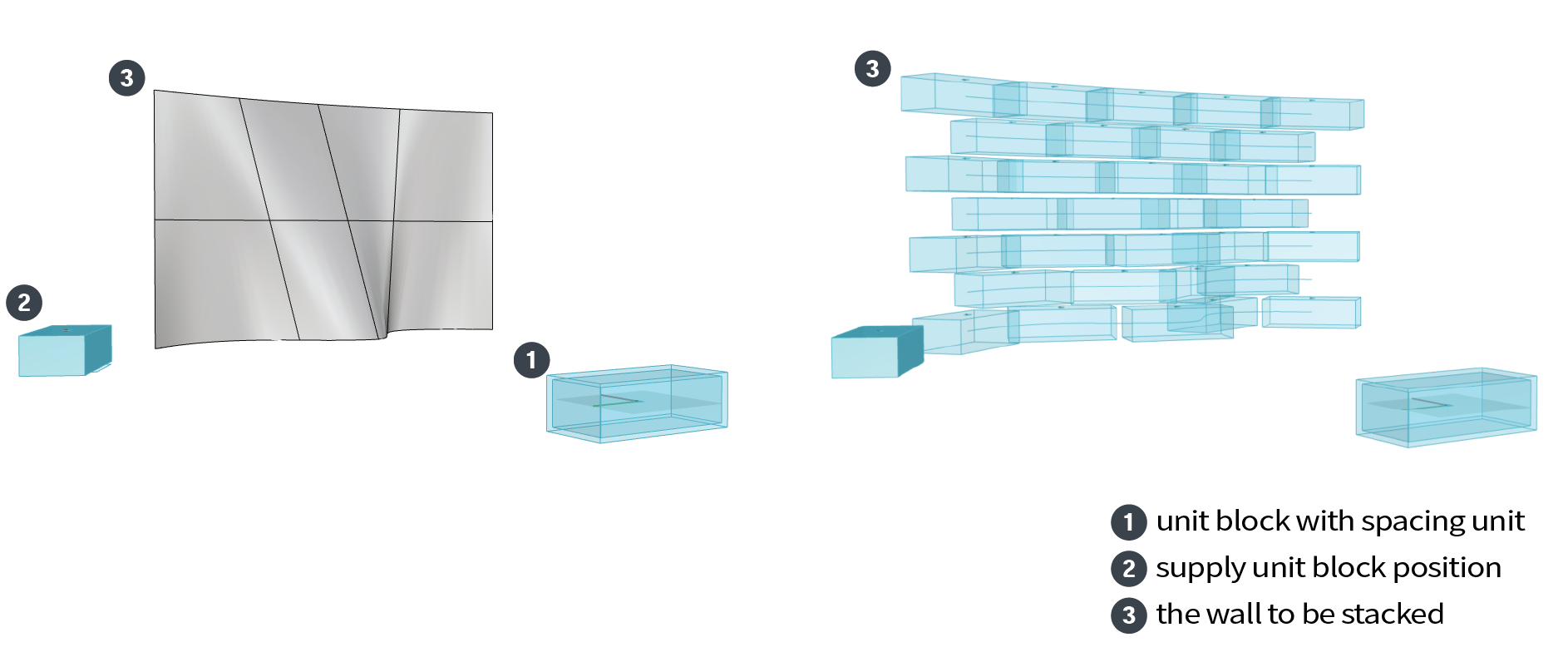

• Unit Block, Wall 형상의 서피스 모델링 등 Block Laying에 필요한 관련 데이터로부터, 계획된 Block Wall의 모델링 및 개별 Block을 배치하는 툴패스로 사용되는 Target Plane을 생성하는 컴포넌트.

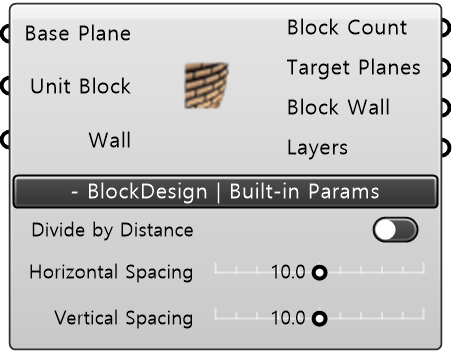

Input

• Base Plane [Plane] : Unit Block에 대한 기준 평면을 설정한다. 이는 추후 Gripper TCP가 Orient되는 방향을 특정하는 평면에 해당한다.
• Unit Block [Box] : 사용할 Unit Block 모델링을 Box 형식으로 입력한다.
• Wall [Brep] : 벽돌을 적층할 형상의 모델링을 입력한다.

Built-in Param | Basic Params

• Divide by Distance [Boolean] : False(기본값)인 경우, 설정한 Horizontal Spacing을 최소 간격 조건으로 적용하여, 각 레이어를 등분하는 지점에 벽돌을 배치한다. True인 경우, 모든 레이어의 Horiaontal Spacing을 설정한 값 그대로 적용하여 Block을 배치한다.
• Horizontal Spacing : 인접한 각 Block 사이의 수평 방향 간격을 조절한다.
• Vertical Spacing: 인접한 레이어 사이의 수직 방향 간격을 조절한다.

Output

• Block Count [int]: 적층에 필요한 Block의 총 개수를 출력한다.
• Target Planes [Plane] : 배치된 Block의 위치와 방향을 정의하는 Target Plane을 출력한다.
• Block Wall [Mesh] : 생성된 Block Wall의 Mesh Collection을 출력한다.
• Layers [Curve] : 적층되는 Block의 기준 레이어 Curve Collection을 출력한다.
