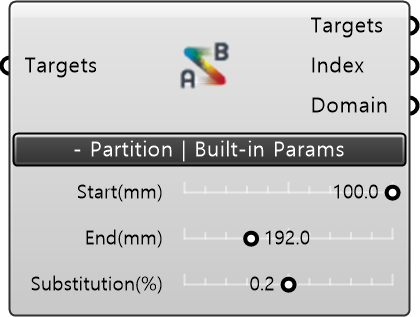

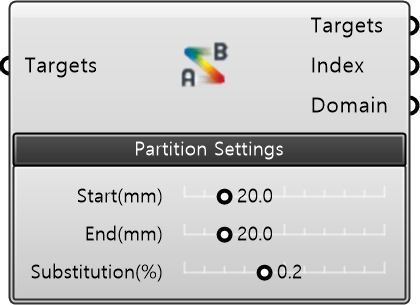

ToolPathPartition

🌐 EN

Description

• ToolPathsPartition은 시작과 끝 지점으로부터 조건을 다르게 설정할 수 있는 컴포넌트이다. 시작과 끝 지점의 설정 길이는 해당 레이어의 전체 길이을 넘을 수 없으며, 만약 초과되어 설정할 경우 각 해당 지점의 설정값은 퍼센트지로 재 설정되어 출력된다.

Input

• TargetPlanes[Plane] : 이전 결과값의 주요경로 TargetPalnes를 연결한다.

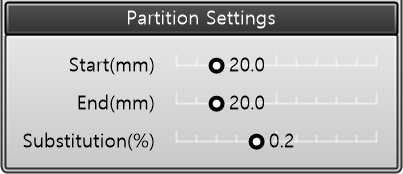

Built-in Param | Partition

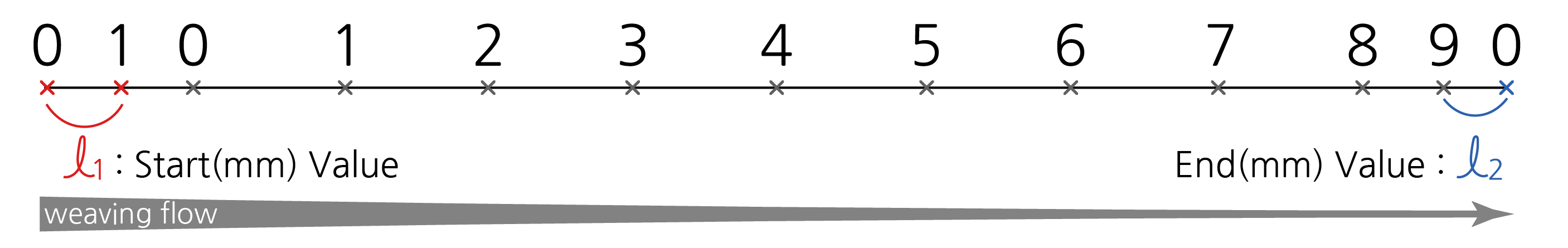

• Start(mm) : 시작 지점부터의 파티션 거리(mm)를 결정한다.
• End(mm) : 끝 지점부터의 파티션 거리(mm)를 결정한다.
• Substitution(%) : 거리값 설정이 실제 거리값의 길이를 초과할 경우, 해당 지점의 파티션은 퍼센트지로 설정할 수 있다.

Output

• Targets : 파티션으로 나눠진 타켓 플레인(Target Palne)을 출력
• Index : 파티션으로 분할된 시작과 끝 지점의 인덱스들을 출력
• Domain : 각 레이어들의 도메인을 출력
