OverhangRangeColor

🌐 EN

Description

• OverhangeRangeColor는 작업물 출력 범위를 색상으로 표시하는 컴포넌트이다. 작업물의 기울기의 최대값이 45도를 넘어설 경우 회색 색상으로 표시되며, 작업물의 기울어짐 정도는 0도부터 45도까지 10등분되어 각 영역은 푸른계열에서 붉은 계열로 표시된다

Input

• Mesh : 메쉬(Mesh) 값을 입력받는다.
• BasePlane : 메쉬(Mesh)의 기준 평면을 입력한다. 기본값은 WorldXY

Output

• Mesh : 기울기 영역 별 색상의 메쉬값을 출력한다.
• AngleData : 기준평면에 적용된 메쉬의 각도값을 출력한다.

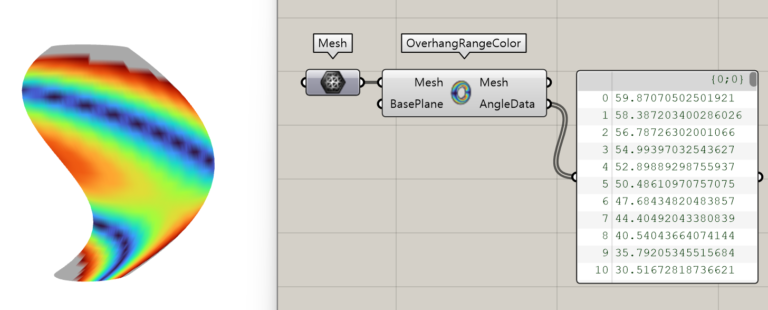

How To Use

• 작업 메쉬(Mesh)를 입력한 후 색상 스펙트럼으로 오버행(Overhang) 정도를 파악한다.
