Description

  • 폐곡선형의 오브젝트 툴패스를 맞춤형으로 작성할 수 있도록 돕는 컴포넌트이다. 툴 패스 평면(Plane)의 간격, 높이, 각도를 설정할 수 있으며 사용자는 각자의 환경에 맞게 작성할 수 있다.

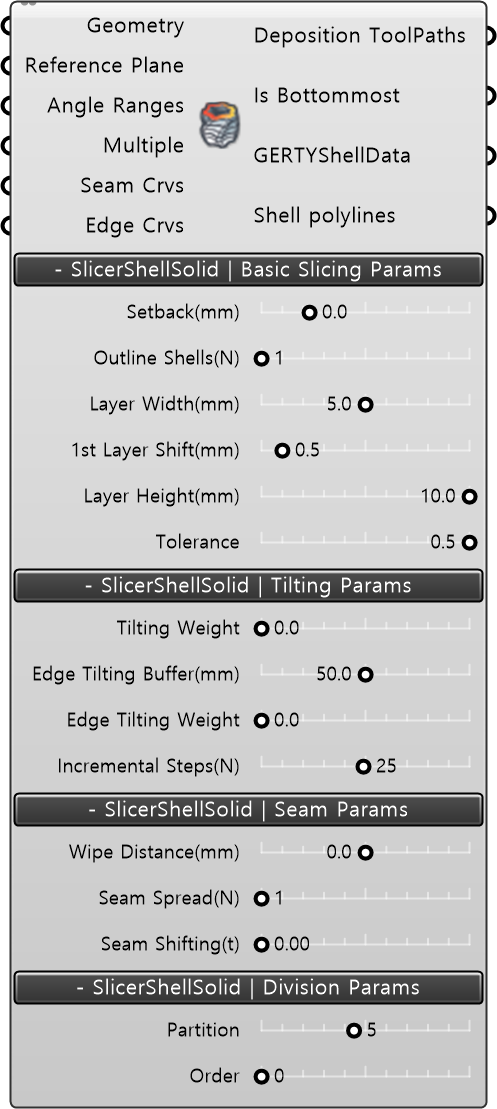

Input

  • Geometry [Geometry] : Geometry 모델링을 입력한다.
  • Reference Plane [Plane] : 모델링의 기준 평면을 재정의해 입력한다. 기본 값으로 World XY을 받는다.

Built-in Param | Slicing Params

  • Stepback(mm) : 주요경로 모델링 윤곽에서 Offset한 위치를 주요경로로 재정의한다.
  • Outline Shells(N) : 주요경로 안쪽으로 Offset한 주요경로 Shell Layer을 추가한다. (N : 정수 값)
  • Layer Wideth(mm) : 추가한 Outline Shell Layer 사이의 distance를 정의한다.
  • 1st layer Shift(mm) : 첫번째 주요경로 Layer를 위로 옮긴다(Shift).
  • Layer Height(mm) : 주요경로 Layer사이의 높이(Height)를 재정의한다.
  • Tolerance : 주요경로 내 TargetPlane 간격을 재정의한다.
  • Tilting Weight : NormalVector의 기울기를 해당 layer 모델링의 normal vector와 worldXY 사이 값 사이로 재정의 한다.

Built-in Param | Seam Params

  • Wipe Distance(mm) : 3DP 재료의 컨디션에 맞춰 출력 길이를 기존 주요경로에 맞춰 늘린다.
  • Seam Spread(N) : 출력의 시작과 끝지점을 Layer단위 별로 다르게 정의할 수 있다.
  • Seam Shifting(t) : 출력의 시작과 끝지점을 주요경로 내 위치 안에서 옮길 수 있다.

Built-in Param | Division Params

  • Partition: 출력할 모델링의 주요경로를 정수 값으로 등분하여 보여준다.
  • Order : 나눈 Partition의 Index값을 호출하여 보여준다.

Output

  • Deposition ToolPaths : 적층 ToolPath Data를 출력한다.
  • Is Bottommost : 모델링 제일 밑바닥면이 Closed되어있는지 체크한다. (null이 아닐 경우 True)
  • GertyShellData : 모델링의 각 Layer의 ShellData를 추출한다.
  • Shell polylines : 모델링의 각 Layer의 ShellData를 polyline으로 출력한다.
