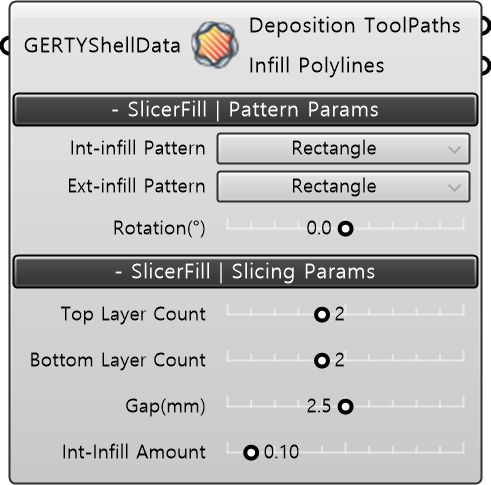

SlicerFill

🌐 EN

Description

• 적층 모델링의 내부 Shell을 채우는 툴패스를 생성하는 컴포넌트이다.

Input

• GertyShellData [DataTree]: 모델링을 적층 Shell Layer로 변환한 GERTYShellData를 입력한다.

Built-in Param | Pattern Params

• Int-infill Pattern : Internal infill 툴패스의 채움 패턴을 정의한다. Zigzag, Rectangle, Triangle의 옵션을 선택한다. 기본 값은 Rectangle이다.
• Ext-infill Pattern : Zigzag, Rectangle, Triangle 3가지의 채움 패턴을 정의한다. 기본 값은 Rectangle이다.

Built-in Param | Slicing Params

• Top Layer Count : 윗 채움 레이어 개수를 정한다.
• Bottom Layer Count : 아래 채움 레이어 개수를 정한다.
• Gap : 외곽선와 채움 사이의 간격을 설정한다.(mm)
• Int Infill Amount : 속채움 양을 설정한다.

Output

• Deposition ToolPaths : 속 채움 적층 툴 패스를 내보낸다.
• Infill Polylines : 속 채움 적층 툴패스 커브를 내보낸다.
