ObjRoughing

🌐 EN

Description

• 1차 밀링 단계에서의 컷팅 툴 패스를 제공하는 컴포넌트이다.

Input

• Geometry: Roughing을 통해 깎을 볼륨을 솔리드(Brep) 또는 메시(Mesh) 타입으로 입력한다.
• Reference Plane : 엔드밀 진입 방향(= Contour 방향), Target Orientation, Toolpath 시작 위치, 가공면 충돌 회피 높이 등등을 결정하는 기준 평면을 입력한다.

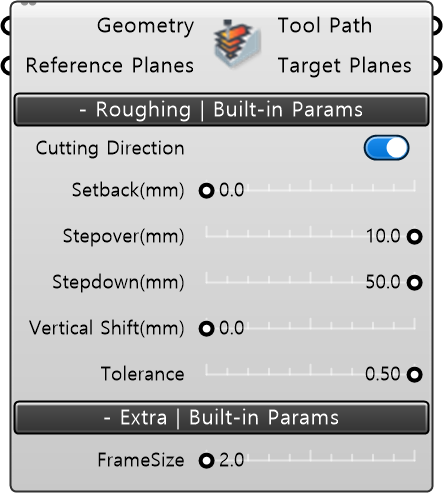

Built-in Param | Basic Params

• Cutting Direction [Boolean]: 상향(True)/하향(False) 절삭을 선택한다.
• Setback : Roughing Toolpath 최외곽을 최종 가공 형상면으로 부터 이격하는 정도로, 반드시 엔드밀 직경의 반보다 크게 입력한다. (Setback > 엔드밀 직경 *1/2)
• Stepover: 수평방향으로 한번에 깎이는 정도로 엔드밀 직경의 절반 값보다 작은 값으로 산정하여 입력한다. (Stepover <= 엔드밀 직경 * 1/2)
• Stepdown: 수직방향으로 한번에 드릴링하는 정도로 엔드밀 날장의 절반 값보다 작은 값으로 산정하여 입력한다. ( Stepdown <= 엔드밀 날장 * 1/2 )
• Shift: Stepdown 레이어 전체의 수직방향 이격한다.
• Tolerance: Toolpath 해상도다.

Output

• Targets Plane : 이동 및 회피 경로의 결과를 짝수 브랜치 DataTree로 변환한다.
• ToolPath : 이동 및 회피 경로의 결과를 짝수 브랜치 DataTree로 변환한다.
