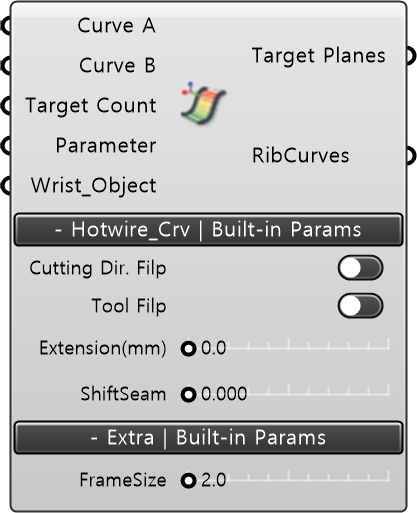

HotWireToolPathCrvs

🌐 EN

Description

• 사용자 모델링의 커브들을 읽어, 열선 툴 패스로 변환하는 컴포넌트이다.

Input

• CurveA [Curve] : 첫번째 Curve를 연결합니다.
• CurveB [Curve] : 두번째 Curve를 연결합니다.
• Target Count [Number/Optional]: 열선 경로 수를 결정합니다.
• Parameter [List/Optional] : Ribcurve 위 타겟의 원점 위치를 결정합니다.
• Wrist Object [Geometry/Optional] : point, curve, line의 입력값을 통해 열선의 경로의 법선의 방향을 재정의 할 수 있습니다.

Built-in Param | Hotwire Crvs

• Cutting Direction Flip : 열선 컷팅 경로 방향을 역방향으로 변환합니다.
• Tool Flip : 열선 툴(엔드이펙터)이 장착 된 6번 축이 진행방향의 180 회전합니다.
• Extension(mm) : 열선의 진 입출의 직전의 직선 경로의 거리를 결정합니다.
• Shift Seam : 읽어들인 평면의 열선 컷팅 순서를 재정의합니다.
• NormalSize : 법선(Zaxis, Normal vector)의 디스플레이 사이즈를 결정합니다.

Output

• Target Planes : 입력된 조건에 따라 정의된 열선 컷팅 툴패스를 출력합니다.
• RibCurves : 열선 경로를 결정 짓는 Ruled Surface의 단위 선분입니다.
