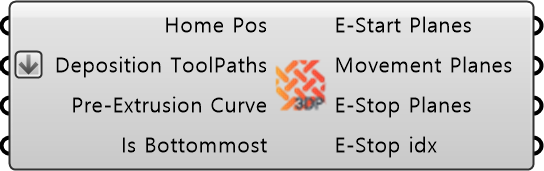

BuildUp Deposition

🌐 EN

Description

• 적층 데이터를 분석하여 일반 적층 툴패스의 작성을 돕는 컴포넌트이다.

Input

• Home Pos [Plane/Optional] : 적층 시작 전 Home position에 해당하는 Plane을 입력한다. 기본 값으로 World XY을 받는다.
• Deposition ToolPaths [DepositionToolPath/List] : DepositionToolPath Data를 받는다.
• Pre-Extrusion Curve [Curve/Optional] : 노즐 클리닝을 위해, 미리 압출할 형상의 Curve 데이터를 받는다.
• Is Bottommost [Boolean] : 바닥면부터 시작되는 적층 툴패스 여부를 확인한다.

Output

• E-Start Planes : 압출이 시작되는 주요경로의 첫번째 plane값을 출력한다.
• Movement Planse : 압출이 진행되는 주요경로 Plane값을 출력한다.
• E-Stop Planes : 압출이 멈추는 주요경로 위치의 plane값을 출력한다.
• E-Stop idx : E-Stop Plane의 index를 출력한다.
